星三角降壓啟動需要三個接觸器，一個主電路接觸器，一個星啟動接觸器，一個三角形運行接觸器。最好用時間繼電器控制延時，另外主電路接觸器要加熱過載繼電器用來保護電機。星三角降壓啟動只適用于正常運行為三角形接線的電機。

首先我們看下電機的內部繞組，三相異步電機內部有三個繞組，有星和三角形兩種接法。

星型就是三個繞組的尾端連到一起，三角形是三個繞組首尾連接。

接線的時候要把這三個連接片去掉。

注意看主線部分的接線，最好用黃綠紅三色線。

從上圖我們可以看出，剛開始1號接觸器和3號接觸器同時吸合，由于三號接觸器上端是短接到一起的，三個點接為一點，這一個點連接電機的W2，U2，V2，正好是星型接法，這個點叫中性點。星型啟動降低了電壓，減小了電流，電機啟動很輕松。當啟動以后，3號接觸器斷開，2號接觸器吸合，1號是主電源接觸器，一直保持吸合狀態。1號接觸器和2號接觸器吸合以后，電機的三個繞組就成了三角形接法，電機就可以全電壓正常運行。

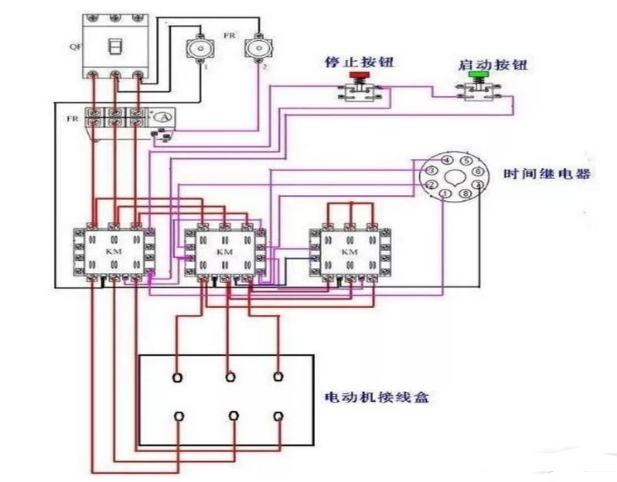

下面我們看下完整的接線。

這個就是完整的接線。

熱過載繼電器和主電源接觸器連接，三相相序相同，上圖黃綠紅為主線部分，黑色線為二次線控制線部分。

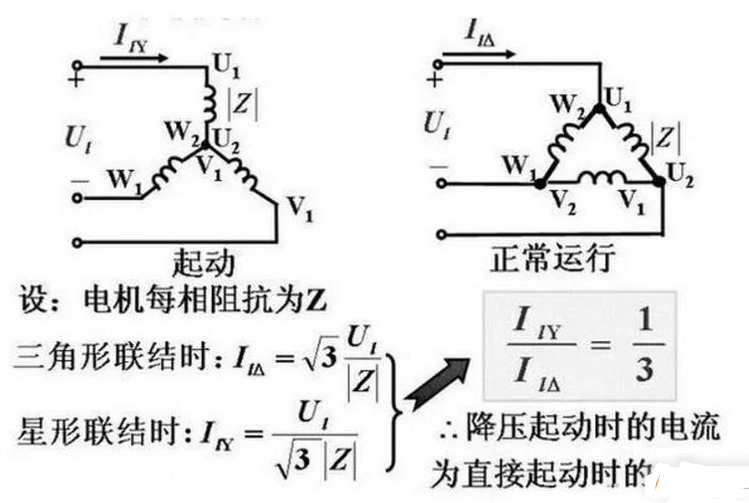

做星三角啟動的電機有兩個重要的特性：星型啟動電流和啟動轉矩均變成額定電流的三分之一。

可以看出啟動時電流很小。

因此星三角啟動適用于對電動機啟動力矩無嚴格要求但又要限制啟動電流的條件。

所以不能一概而論以電機功率的大小來確定是否采用星三角啟動，如果啟動時負載過重，由于啟動轉矩降為額定轉矩的三分之一，有可能會帶不動電機，一般在啟動時負載輕，運行時負載重的情況下采用星三角啟動。如果電機啟動電流過大，會造成電網電壓波動，這種情況下也要用星三角啟動。

下圖注意看時間繼電器的接線。
